На территории компании Акконд в оздоровительном центре установлена система заапуска сауны через телефон. Сауна уже работала ранее. У заказчика была установлена финская сауна марки Harvia в полном комплекте. Включая печку и блок управления. Особенность устройства блока управления Harvia не позволяет управлять им от внешних устройств. Потому было решено встроить собственный блок управления в питающую линию.

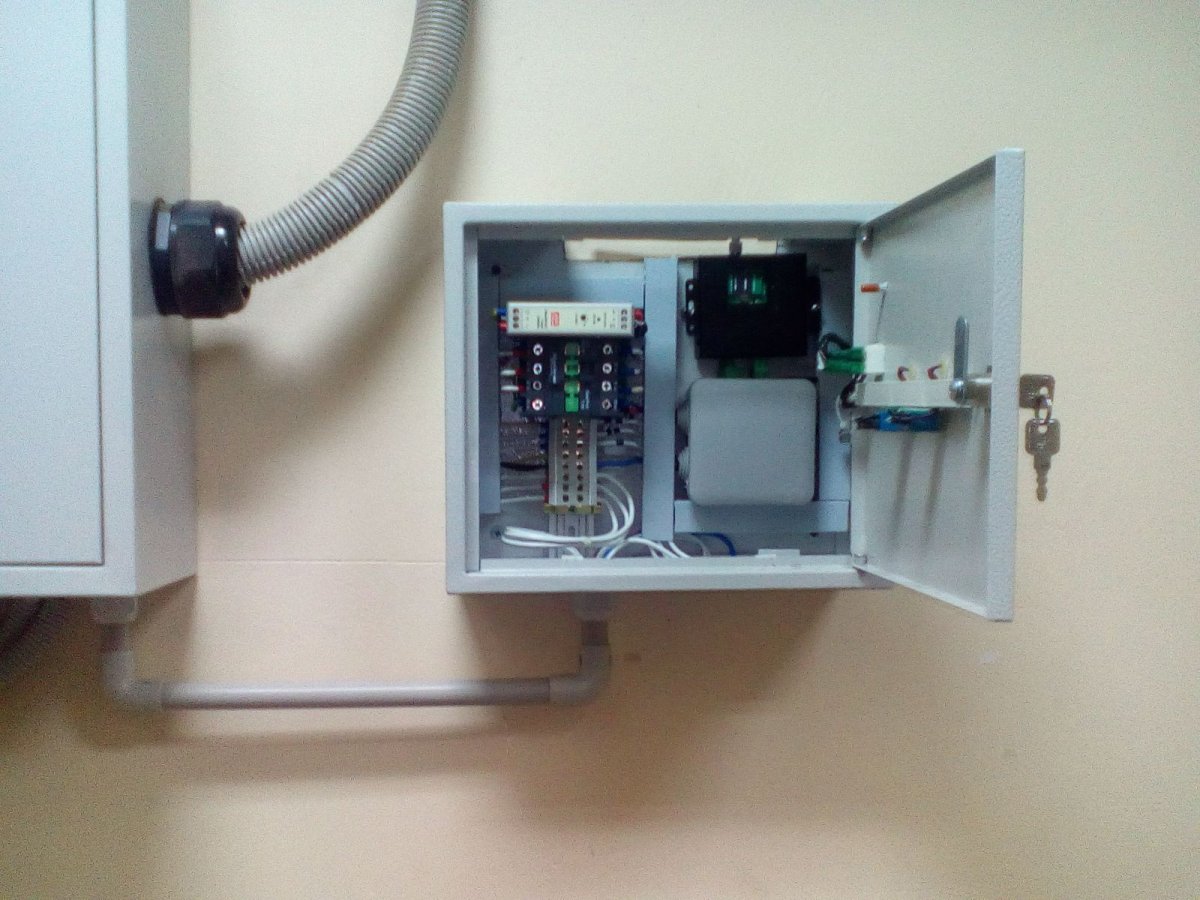

Блок управления Harvia запоминает установленные ранее параметры работы даже при отключении питания из силового щита. Потому решение было такое: устанавливаем свой блок управление в разрыв линии питания между блоком Harvia и силовым щитом. Блок Harvia постоянно включен, а включение-выключение производится либо при помощи телефона, либо при помощи пульта с нашего блока управления.
Особенность схемы собранного нами блока управления в том, что включать и выключать сауну с пульта на передней панели блока можно не зависимо от состояния электронной чаоти. Достаточно питания в силовой линии. Может отсутствовать GSM-сеть, может выйти из строя GSM-модуль, или управляющий контроллер, или 12В блок питания - не зависимо от этого кнопкой с пульта сауну можно включить и выключить. Такми образом существующие возможности были улучшены без потери надежности работы.

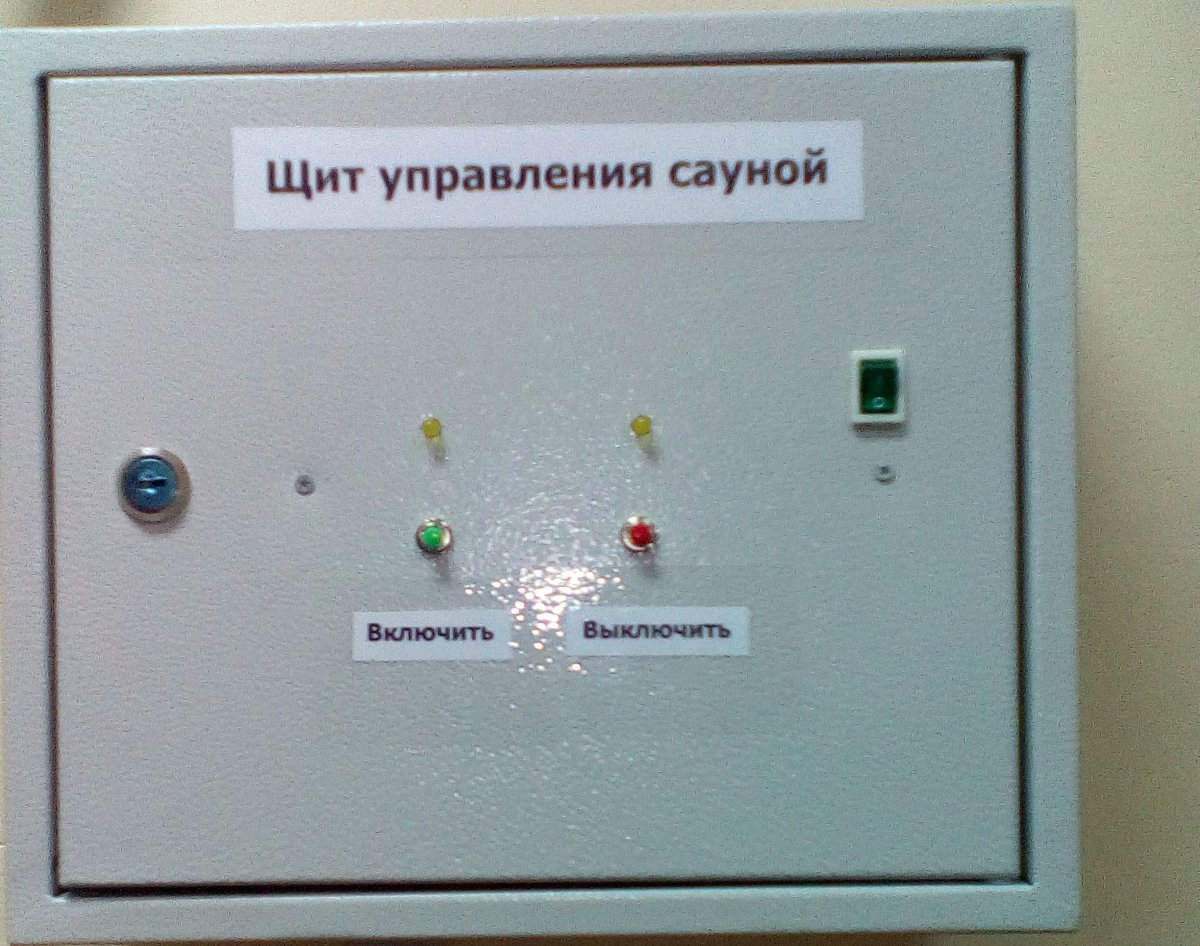

На пульте находятся две кнопки "Включить" и "Выключить", два индикатора включения - "Включено с пульта" и "Включено через SMS GSM", кнопка включения питания контроллеров.

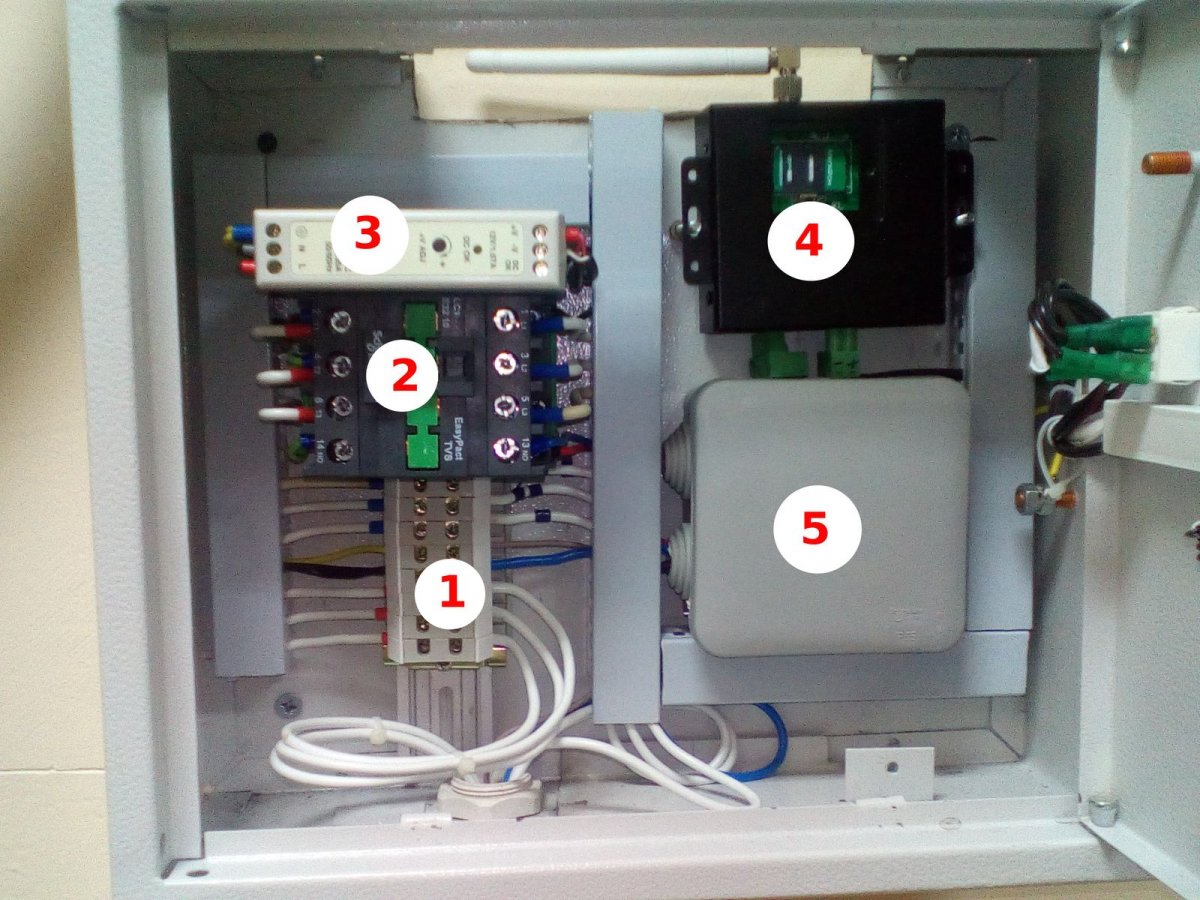

На фото обозначены: 1 - клемная колодка на 8 контактов (380В 3Ф вход, 380В 3Ф выход, N, земля, 2 - контактор 40А 3Ф (Shinder electric), 3 - Блок питания 12В, 4 - GSM-модуль, 5 - Контроллер управления и индикации с двумя реле 220В.
Управление сауной может быть произведено посредством SMS сообщений на соответствующий номер с паролем или через специальное приложение для iOS и Android смартфонов.
