Завершена модернизация структурированной кабельной сети (СКС) в офисе компании-клиента. Если быть точным. То старая сеть была полностью снесена, включая все кабельное хозяйство, а заодно и почти все электропитание рабочих мест. И все было сделано заново. При этом во время монтажных работ старая СКС продолжала работать и офис находился в рабочем состоянии. Кроме 2-х кабинетов - директора и его заместителя. Их рабочие места были по времянке подключены в других кабинетах, а в их кабинетах проведен капитальный ремонт. Ремонт проводился параллельно с монтажом СКС и новой сети электропитания.
Завершающие работы были проведены за 2 выходных дня, пока офис не работал. В эти дни произвели окончательный перемонтаж кабельного хозяйства СКС внутри телекоммуникационного 19 дюймового шкафа и переключение рабочих мест на новую СКС.
Состояние СКС до модернизации было в плачевном состоянии. Часть кабелей просто тянулось вдоль стен по полу и по плинтусам. По разным причинам чаще строительно-технического характера для некоторых необходимых мест просто не были проложены кабели.

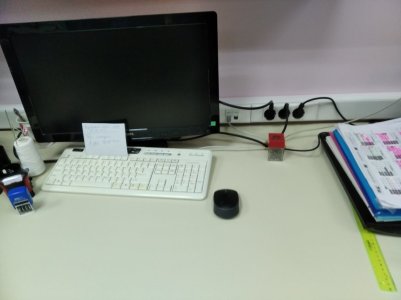

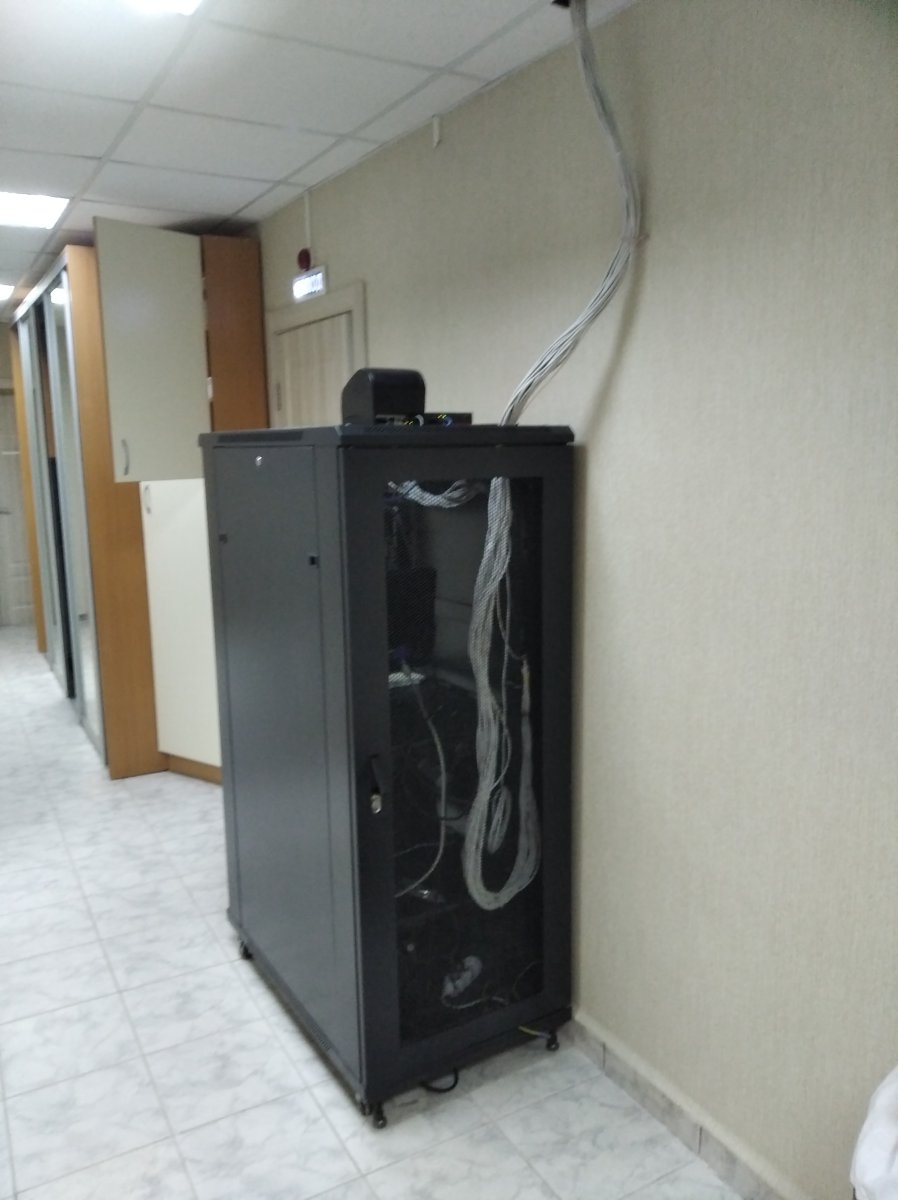

Все новое кабельное хозяйство подвесили в акуратных жгутах под потолком за армстронгом. К рабочим местам питание 220В и СКС заложено в короба Legrand К каждому рабочему месту необходимое количество розеток 220В и 2 (две) розетки СКС Ethernet. В офисе используется ip-телефония и потому на каждок место нужны 2 точки. До модернизации 2 точки были только у некоторых рабочих мест. Кроме того созданы точки размещения сетевых принтеров.

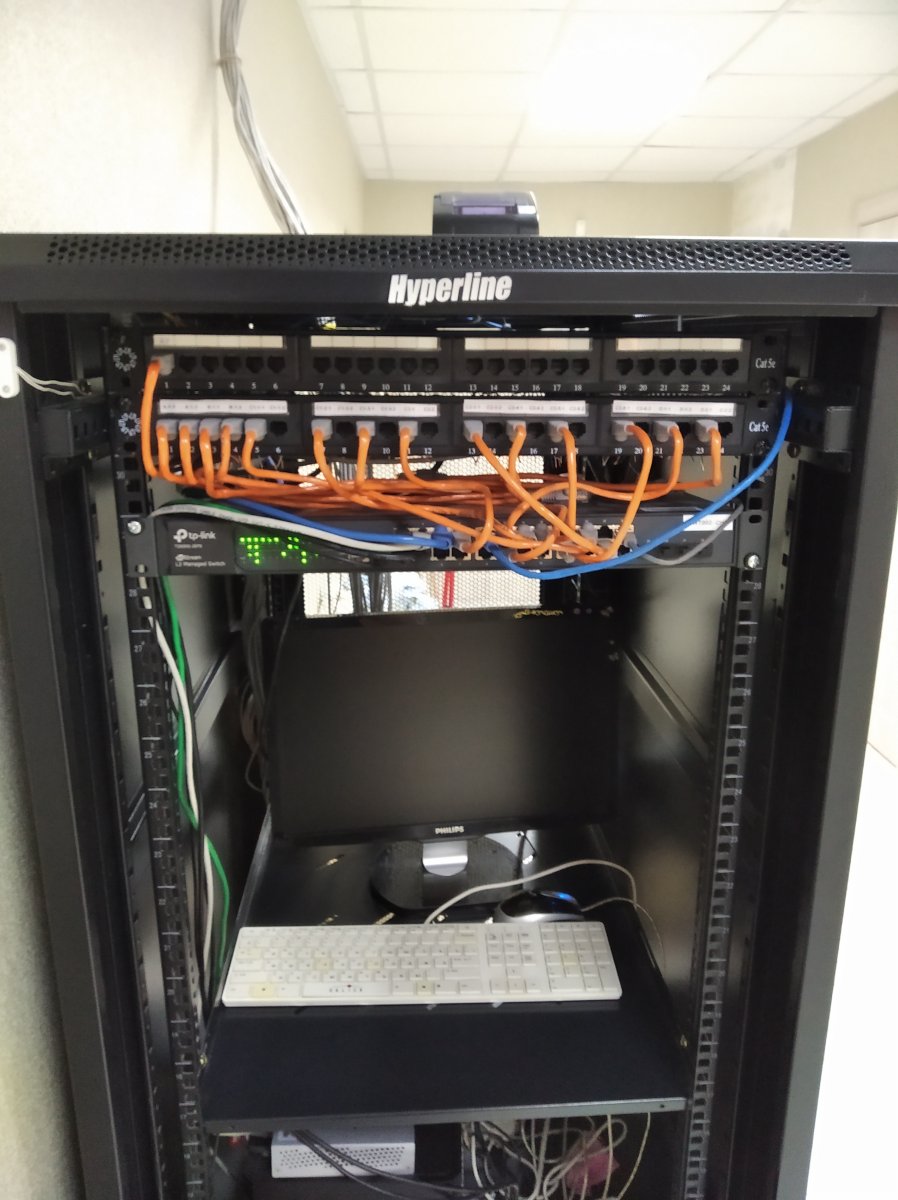

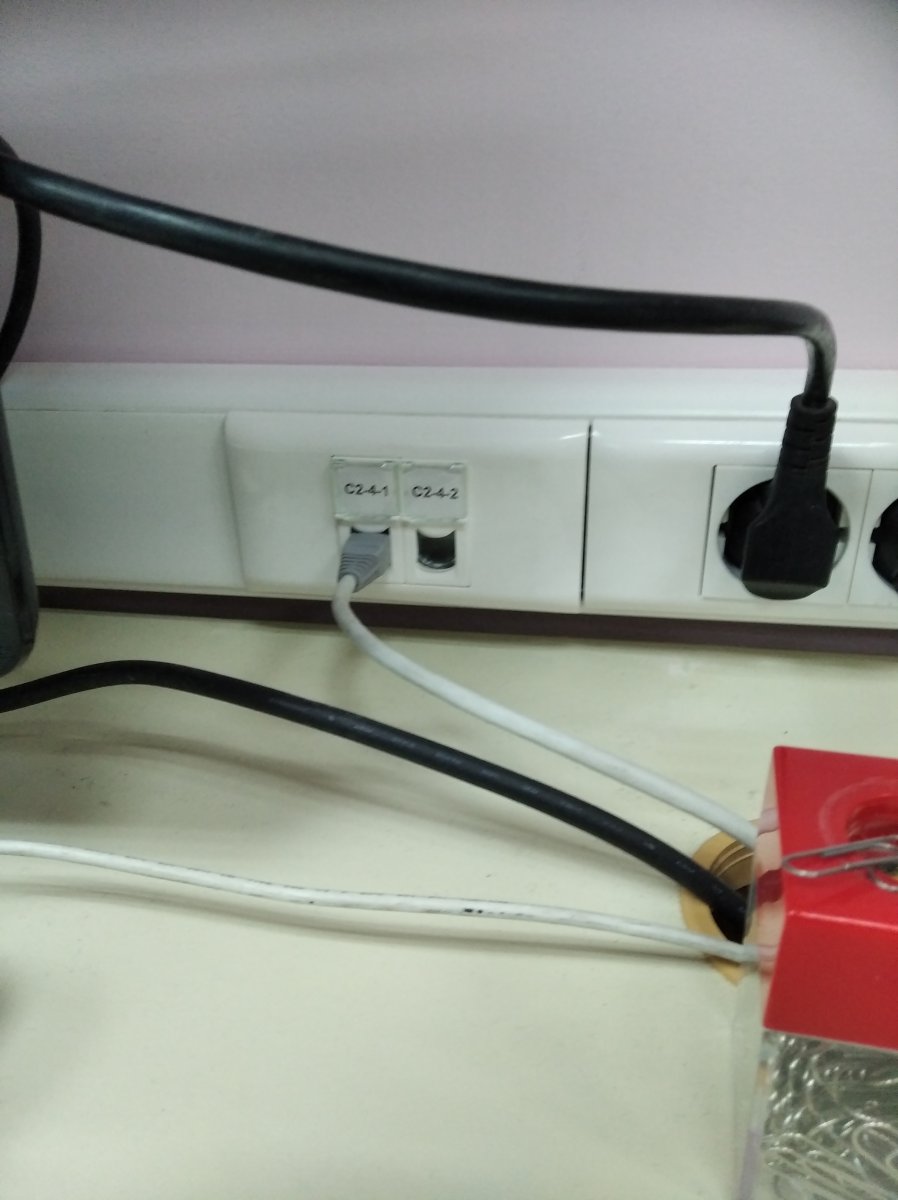

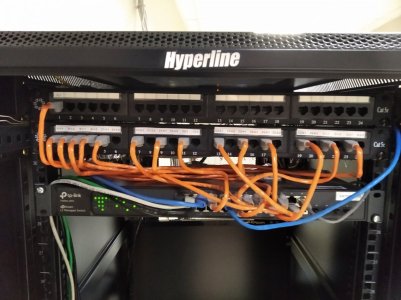

Шкаф полностью перекоммутирован. Жгут СКС подключается в шкафу к патч-панели и уже с нее коммутируется на розетки управляемого коммутатора L2+ Все кабели, все розетки на рабочих местах и на патч-панели полностью промаркированы. Длина жгута рассчитана на возможность передвинуть шкаф при необходимости. Питание оборудования в шкафу тоже переделали. Убрали несколько удлиннителей и все подключили на 19-дюймовый блок розеток.

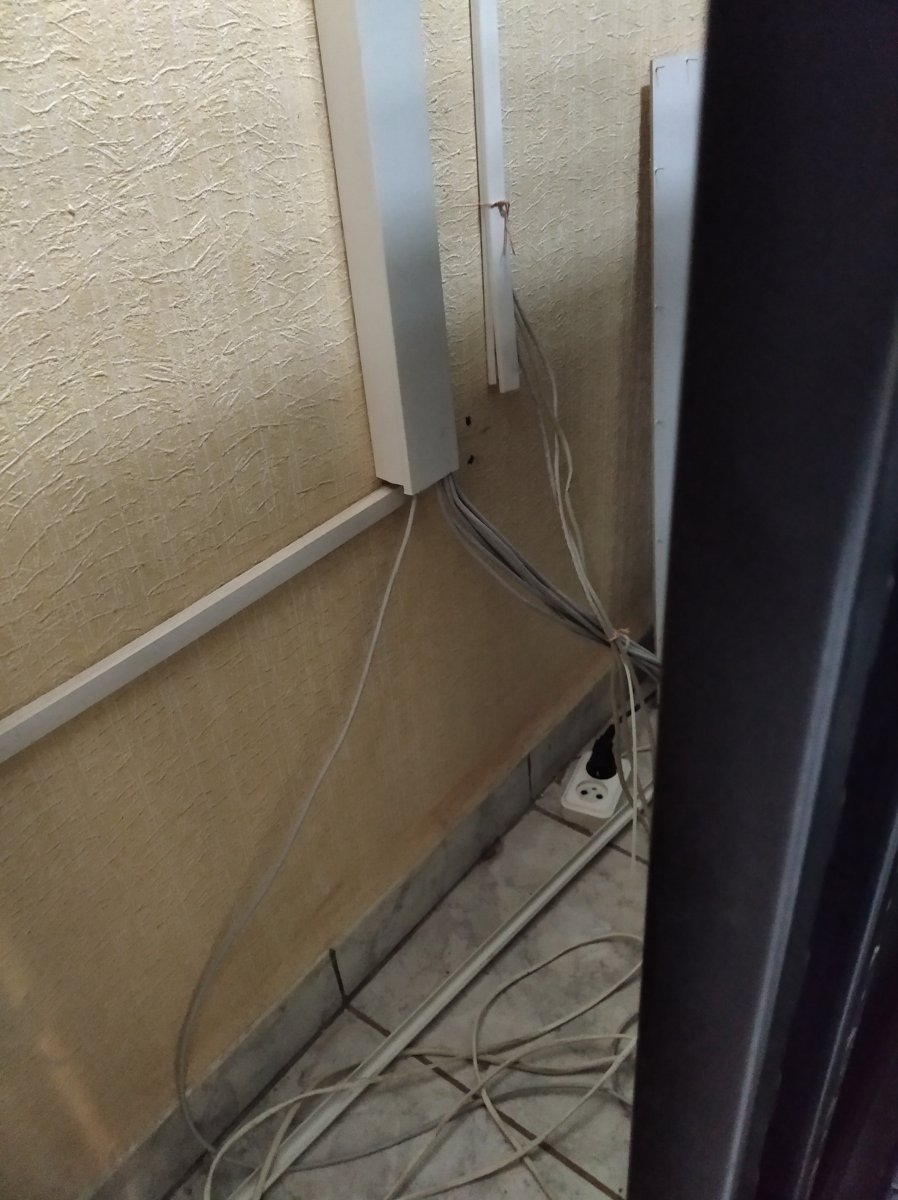

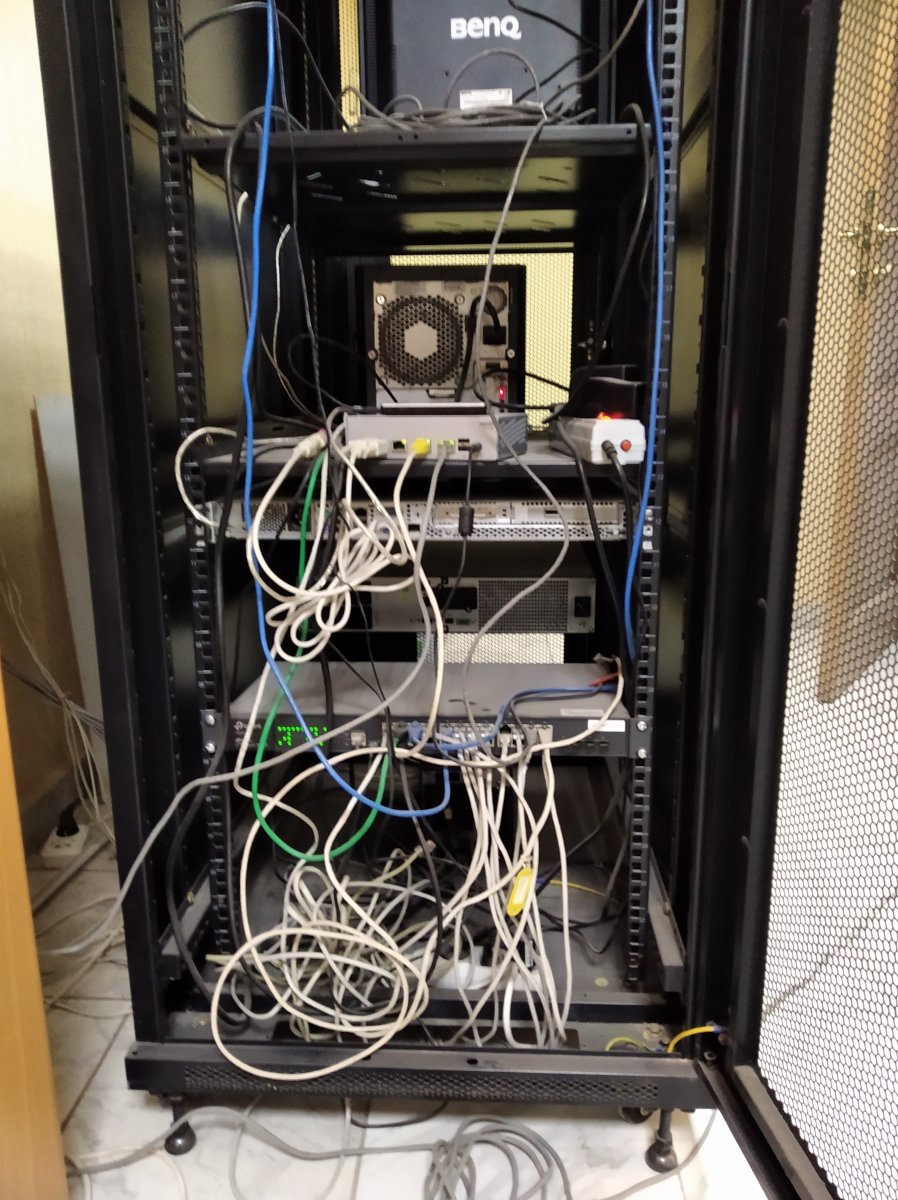

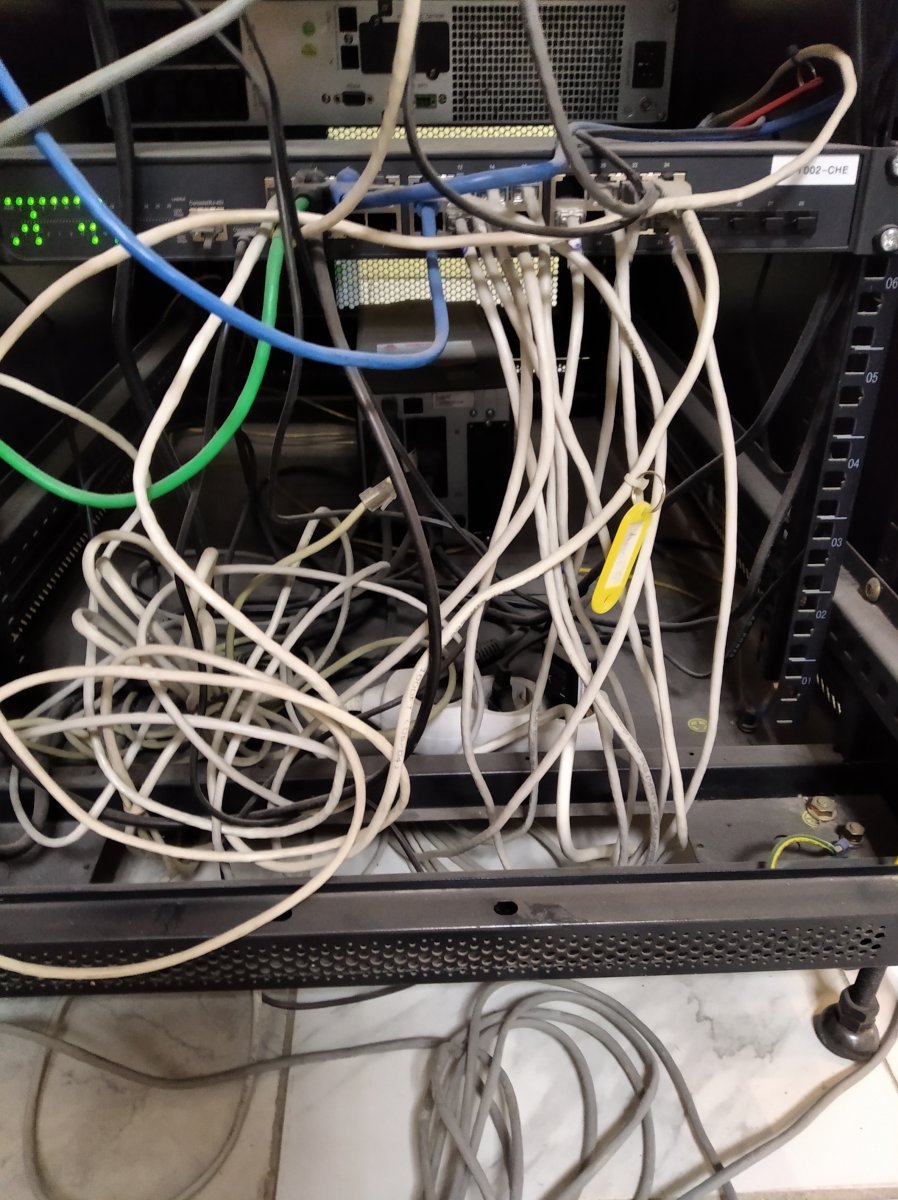

Фото до модернизации

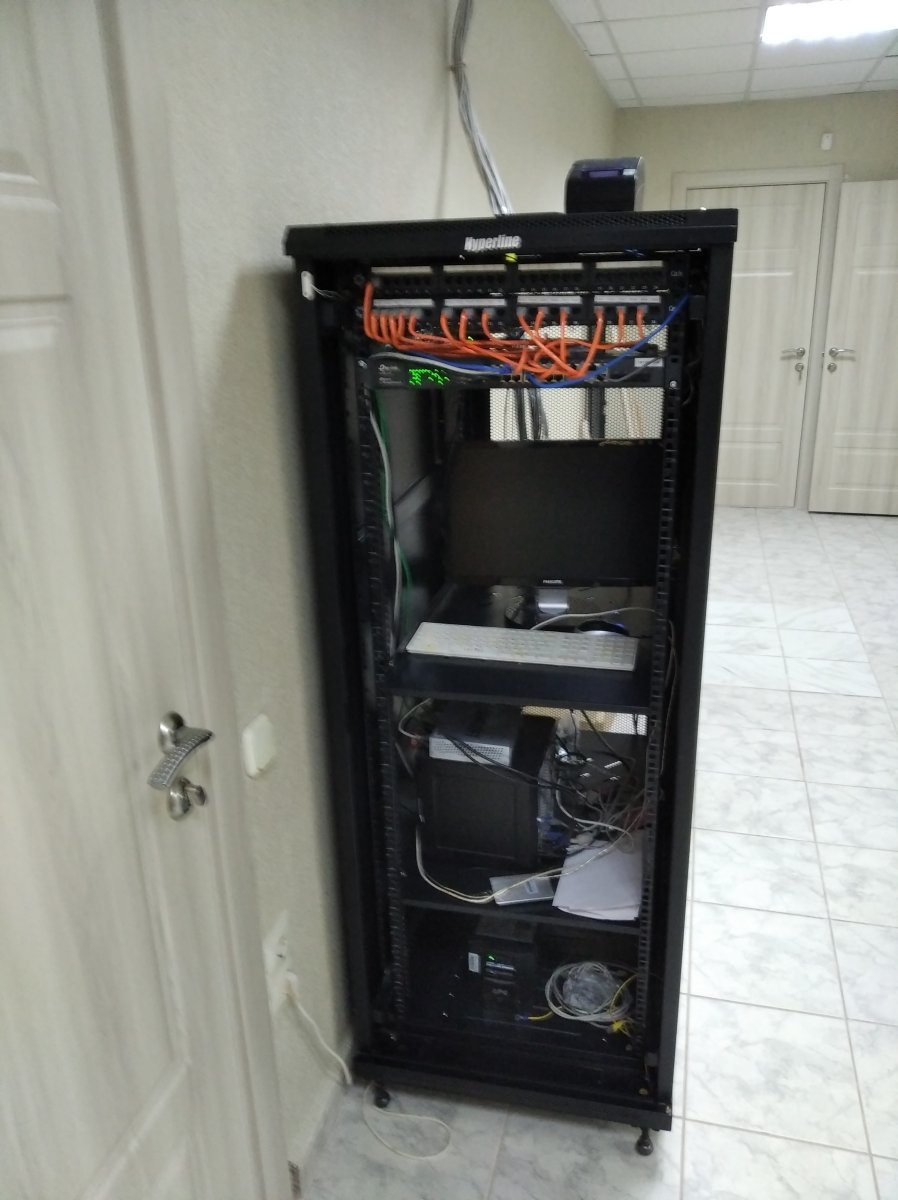

Фото после модернизации
